Struttura del tetto A-Frame: Guida a travetti e telai

Come si costruisce la struttura a telai A-Frame: dimensionamento dei travetti, trave di colmo, catene, interasse dei telai e giunzioni portanti.

Nella maggior parte delle case il tetto poggia sui muri, ma una A-Frame è diversa. Qui i travetti sono al tempo stesso muro e tetto: una coppia di legni inclinati sale dal pavimento fino al colmo, e questo costituisce l'intero involucro dell'edificio. Poiché non c'è una struttura muraria separata dietro cui nascondersi, il telaio regge tutto: la neve sul tetto, il vento sulle falde e il peso proprio della casa. Una struttura ben risolta non è quindi un dettaglio tra i tanti. È l'intero lavoro.

Il principio strutturale dell'A-Frame

Una A-Frame funziona grazie al triangolo. Due travetti si appoggiano l'uno contro l'altro e si incontrano al colmo, e il pavimento chiude la parte inferiore della forma. Il triangolo è l'unica forma che non può deformarsi senza che cambi la lunghezza dei suoi lati, il che lo rende la forma più forte e rigida che si possa costruire con legni diritti.

Carpenters assembling heavy timber A-frame rafters on construction scaffolding

Ripeti quel triangolo ogni mezzo metro circa lungo la casa e ottieni una serie di telai identici: le costole dell'edificio. Il tavolato e il manto di copertura li collegano in modo che agiscano come un unico guscio rigido.

Il problema è la spinta orizzontale. Quando il carico preme sul colmo, i piedi dei travetti tendono ad aprirsi verso l'esterno. Qualcosa deve trattenerli. In una A-Frame questo compito spetta alla struttura del pavimento e alle catene alla base. Senza una catena, i muri si allargano lentamente e il colmo si abbassa: il classico cedimento di un telaio mal controventato.

Elementi chiave

Ogni parte del telaio ha un compito, e funzionano solo come insieme.

• Travetti (coppie) — i legni inclinati che formano muro e tetto. Trasmettono flessione e compressione fino alla base.
• Trave di colmo o tavola di colmo — corre lungo la sommità dove si incontrano le coppie di travetti. Una trave di colmo portante riceve il carico; una tavola più leggera serve soprattutto ad allineare i travetti.
• Catene intermedie (falsi puntoni) — elementi orizzontali fissati più in alto tra le coppie di travetti. Impediscono alle falde di svergolarsi e irrigidiscono il telaio superiore.
• Travetti del pavimento come catene — i travetti coprono la luce tra i piedi dei puntoni e assorbono la spinta orizzontale. In una A-Frame il pavimento è strutturale, non solo una superficie su cui camminare.
• Collegamento alla base — ancora i piedi dei travetti alla fondazione e trattiene l'intero telaio contro il sollevamento del vento.

Dimensionamento e interasse

La dimensione dell'elemento dipende da due cose: quanta luce deve coprire il legno e quanto carico regge. Una piccola baita può usare sezioni modeste; una A-Frame larga e alta richiede travetti di maggiore altezza o legno ingegnerizzato come LVL o lamellare (glulam), che resta diritto su luci lunghe.

L'interasse tipico dei travetti si aggira sui 40–60 cm. Un interasse più fitto consente sezioni più piccole; uno più ampio richiede elementi più grandi e un tavolato più pesante. I carichi che davvero guidano il dimensionamento sono neve e vento, e variano enormemente in base al luogo: un sito di montagna può sopportare diverse volte la neve di uno costiero. Dimensiona sempre per il tuo sito e consulta la nostra guida al carico di neve per sapere come stimarlo.

Giunzioni

Il legno cede raramente al centro di un elemento. Cede in corrispondenza delle giunzioni, che meritano quindi la massima attenzione.

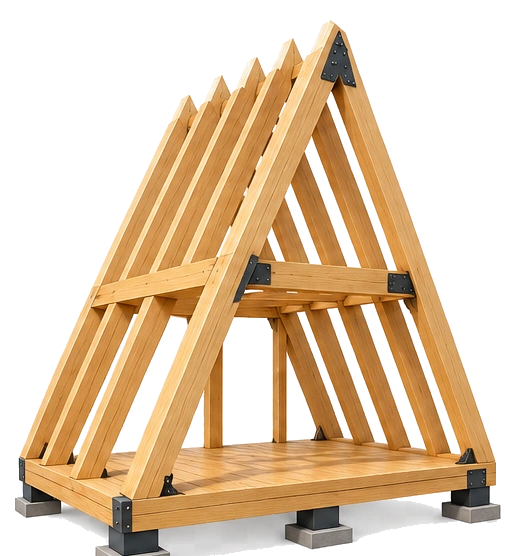

Timber rafter truss connection with heavy steel gusset plates and structural bolts

La giunzione al colmo unisce la coppia di travetti in alto, di solito con piastre, reggette o bulloni attraverso una trave di colmo portante. La giunzione travetto–pavimento (catena) è quella che assorbe la spinta: deve trasferire una vera trazione nel pavimento, quindi si affida a bulloni o robusti connettori metallici, non solo a chiodi. L'ancoraggio alla fondazione trattiene il telaio contro il sollevamento, perché una A-Frame ripida agisce come una vela con vento forte.

La catena di base è indispensabile. Se quel percorso di trazione è debole, il telaio si allarga per quanto forti siano i travetti.

Sequenza di costruzione

1. Fondazione e piano del pavimento — getta o posa la fondazione, poi costruisci il pavimento. Poiché il pavimento è la catena principale, deve essere prima a squadra, in piano e saldamente ancorato.
2. Assemblaggio dei telai — le coppie di travetti si montano spesso in piano sul piano del pavimento, poi si sollevano in posizione. Lavorare in piano rende molto più precisi il colmo e le giunzioni.
3. Sollevamento e controventatura — alza ogni telaio, mettilo a piombo e trattienilo con controventi provvisori finché non ne sono in piedi abbastanza da stabilizzarsi a vicenda.
4. Colmo e catene intermedie — collega le sommità lungo il colmo e monta le catene intermedie.
5. Tavolato — rivesti le falde per bloccare i telai in un unico guscio rigido.
6. Copertura — aggiungi gli strati impermeabili sopra il tavolato.

Per il processo di cantiere più ampio, la nostra guida completa alla costruzione A-Frame illustra ogni fase.

Errori comuni

• Catene sottodimensionate o assenti — il cedimento più frequente. Il tetto si allarga e il colmo si abbassa nel tempo.
• Scarso ancoraggio alla fondazione — un telaio ripido cattura il vento; ancoraggi deboli lo lasciano sollevare o spostare.
• Ignorare i carichi locali — copiare un progetto da un clima mite in una regione con molta neve sovraccarica l'intero telaio.

Nota di sicurezza: Considera le dimensioni e gli interassi qui indicati solo come orientamento. Un ingegnere strutturista qualificato deve confermare tutte le dimensioni degli elementi e le giunzioni per la tua luce specifica e per i carichi locali di neve e vento prima di costruire.

Domande frequenti

Perché una A-Frame ha bisogno di catene al pavimento?

Perché i travetti inclinati, sotto carico, spingono verso l'esterno in corrispondenza dei loro piedi. I travetti del pavimento agiscono da catene e tengono uniti i due piedi, impedendo al telaio di allargarsi. Elimina o sottodimensiona quella catena e i muri si aprono mentre il colmo si abbassa.

Che sezione di travetti mi serve?

Dipende interamente dalla tua luce e dai carichi di neve e vento. Una baita stretta può usare legno massiccio modesto, mentre un telaio largo e alto richiede sezioni importanti o legno ingegnerizzato come LVL o glulam. L'unica risposta affidabile è un calcolo ingegneristico per il tuo sito.

Posso montare una A-Frame da solo?

La geometria semplice e ripetitiva rende le A-Frame una delle costruzioni più adatte all'autocostruzione, e montare i telai in piano per poi sollevarli si addice a piccole squadre. Vedi la nostra guida alla baita A-Frame fai-da-te. Ciononostante, fai prima confermare progetto e giunzioni da un ingegnere.
