Konstrukcija A-Frame krovišta: Vodič za rogove i ramove

Kako se gradi A-Frame ramovska konstrukcija: dimenzionisanje rogova, sljemenjača, spojne grede, razmak ramova i spojevi koji nose krov i zidove istovremeno.

Kod većine kuća krov leži na zidovima, ali A-Frame je drugačiji. Ovde su rogovi istovremeno i zidovi i krov — par kosih greda ide od poda pa sve do sljemena, i to je ceo omotač zgrade. Pošto ne postoji zasebna zidna konstrukcija iza koje bi se nešto sakrilo, ram nosi sve: sneg na krovu, vetar na kosinama i sopstvenu težinu kuće. Dobro izvedena konstrukcija zato nije jedan detalj među mnogima. To je ceo posao.

Konstrukcijski princip A-Frame kuće

A-Frame funkcioniše zahvaljujući trouglu. Dva roga se oslanjaju jedan na drugi i spajaju na sljemenu, a pod zatvara donju stranu oblika. Trougao je jedini oblik koji se ne može deformisati bez promene dužine svojih stranica, što ga čini najjačom i najkrućom formom koju možete napraviti od pravih greda.

Montaža drvenih A-frame rogova i skela na gradilištu u planinskom šumskom okruženju

Ponovite taj trougao na svakih pola metra duž dužine kuće i dobijate niz identičnih ramova — rebra zgrade. Oplata i krovni pokrivač ih povezuju tako da deluju kao jedna kruta ljuska.

Problem je bočni potisak. Kada opterećenje pritisne sljeme naniže, stopala rogova teže da se razmaknu ka spolja. Nešto mora da ih zadrži. U A-Frame kući taj posao pripada podnoj konstrukciji i spojnim elementima u osnovi. Bez zatege, zidovi se polako razmiču, a sljeme se spušta — klasičan otkaz nedovoljno zategnutog rama.

Ključni elementi

Svaki deo rama ima jedan zadatak, a funkcionišu samo zajedno kao celina.

• Rogovi — kose grede koje čine zidove i krov. Nose savijanje i pritisak sve do osnove.
• Sljemenjača ili sljemena greda — ide duž vrha gde se spajaju parovi rogova. Nosiva sljemenjača preuzima opterećenje; lakša sljemena greda uglavnom poravnava rogove.
• Spojne grede (kravate) — vodoravni elementi postavljeni više između parova rogova. Sprečavaju izvijanje kosina i ukrućuju gornji deo rama.
• Podne grede kao zatege — grede se protežu između stopala rogova i preuzimaju bočni potisak. Kod A-Frame kuće pod je konstrukcijski element, a ne samo površina za hodanje.
• Veza sa temeljom — sidri stopala rogova za temelj i drži ceo ram pri jakom vetru koji vuče naviše.

Dimenzionisanje i razmak

Veličina elementa zavisi od dve stvari: koliko daleko greda mora da premosti i koliko opterećenja nosi. Manja vikendica može da koristi skromne preseke; široka i visoka A-Frame kuća zahteva dublje rogove ili inženjerski drvo poput LVL-a ili lameliranog drveta (glulam), koje ostaje pravo i na velikim rasponima.

Uobičajen razmak rogova je oko 40–60 cm. Manji razmak omogućava manje preseke; veći razmak zahteva veće elemente i deblju oplatu. Opterećenja koja zapravo diktiraju dimenzije jesu sneg i vetar, a ona se ogromno razlikuju po lokaciji — planinsko mesto može da nosi nekoliko puta više snega od primorskog. Uvek dimenzionišite za sopstvenu lokaciju, a u vodiču za sneg i opterećenje pogledajte kako da ga procenite.

Spojevi

Drvo retko otkazuje na sredini elementa. Otkazuje na spojevima, pa spojevi zaslužuju najviše pažnje.

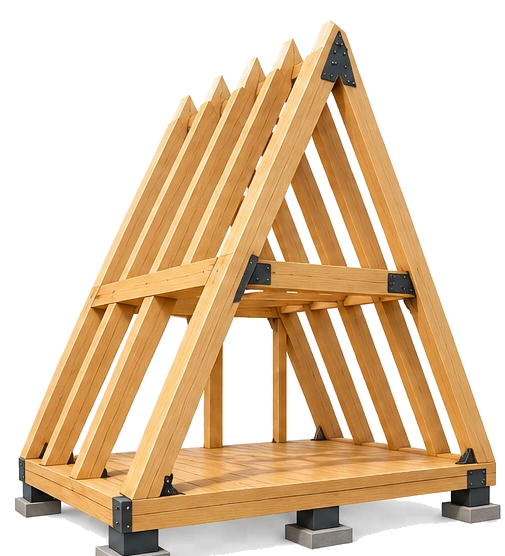

Spajanje rogova i poprečnih greda pomoću teških metalnih perforiranih ugaonika i statičkih vijaka

Spoj na sljemenu povezuje par rogova na vrhu, obično pomoću spojnih čeličnih ploča, drvenih podveza ili zavrtnjeva kroz nosivu sljemenjaču. Spoj rog–pod (zatega) je onaj koji prima bočni potisak — mora da prenese stvarno zatezanje u pod, pa se oslanja na navojne šipke M16/M20, metalne zatege ili teške metalne spojnice, a nikada samo na glatke eksere. Sidro u temelju drži ram pri opterećenju vetra naviše, jer se strma A-Frame kuća pri jakom vetru ponaša kao jedro.

Zatega u osnovi je neophodna. Ako je taj put zatezanja slab, ram se razmiče bez obzira na to koliko su rogovi jaki.

Redosled gradnje

1. Temelj i podna ploča — izlijte ili postavite temelj, pa izgradite pod. Pošto je pod glavna zatega, mora prvi biti pravougaon, u nivou i čvrsto usidren.
2. Sklapanje ramova — parovi rogova se često sklapaju položeni na podnoj ploči, pa se potom podižu u vertikalu. Rad u ravni znatno olakšava tačnost sljemena i spojeva.
3. Podizanje i ukrućivanje — postavite svaki ram, dovedite ga u vertikalu i držite privremenim ukrućenjima dok ih se dovoljno ne podigne da se međusobno stabilizuju.
4. Sljeme i spojne grede — povežite vrhove duž sljemena i postavite spojne grede.
5. Oplata — obložite kosine da biste ramove zaključali u jednu krutu ljusku.
6. Krovni pokrivač — dodajte vodonepropusne slojeve preko oplate.

Za širi proces gradnje, naš kompletni vodič za gradnju A-Frame kuće prolazi kroz svaku fazu.

Česte greške

• Nedovoljno dimenzionisane ili izostavljene zatege — najčešći uzrok otkaza. Krov se vremenom razmiče, a sljeme sleže.
• Loše sidrenje u temelju — strm ram hvata vetar; slaba sidra dozvoljavaju podizanje ili pomeranje.
• Zanemarivanje lokalnih opterećenja — kopiranje projekta iz blage klime u područje s velikim snegom preopterećuje ceo ram.

Napomena o bezbednosti: Ovde navedene veličine i razmake shvatite samo kao orijentaciju. Ovlašćeni statičar treba da potvrdi sve dimenzije elemenata i spojeve za vaš konkretan raspon i lokalna opterećenja snegom i vetrom pre gradnje.

Česta pitanja

Zašto A-Frame kući trebaju podne zatege?

Zato što kosi rogovi pod opterećenjem guraju ka spolja u svojim stopalima. Podne grede deluju kao zatege i drže dva stopala zajedno tako da se ram ne može razmaknuti. Uklonite ili poddimenzionišite tu zategu i zidovi se šire dok se sljeme spušta.

Koje dimenzije rogova su mi potrebne?

To u potpunosti zavisi od vašeg raspona i opterećenja snegom i vetrom. Uska vikendica može da koristi skromno masivno drvo, dok širok i visok ram zahteva duboke preseke ili inženjersko drvo poput LVL-a ili glulama. Jedini pouzdan odgovor je proračun inženjera za vašu lokaciju.

Mogu li sam da izvedem A-Frame konstrukciju?

Ponavljajuća, jednostavna geometrija čini A-Frame kuće jednom od gradnji pogodnijih za samogradnju, a sklapanje ramova u ravni pa podizanje odgovara malim ekipama. Pogledajte naš vodič za DIY A-Frame vikendicu. Ipak, prvo neka inženjer potvrdi projekat i spojeve.
