Impianto elettrico A-Frame: La guida completa

Progettare l'impianto elettrico in un A-Frame: dimensionare il quadro, passare i cavi nelle pareti inclinate, illuminare il soppalco e sicurezza.

Una casa A-Frame è, dal punto di vista elettrico, diversa da qualsiasi abitazione tradizionale. Non ci sono alte pareti verticali a montanti in cui nascondere i cavi, lo spazio abitativo è spesso un unico volume aperto che si slancia fino al colmo, e molte A-Frame sorgono su terreni isolati o off-grid dove ogni watt conta. Questa combinazione impone di progettare il tracciato dei cavi sulla carta molto prima di posare il primo conduttore. Fatto bene, ottieni un impianto pulito, sicuro e facile da manutenere. Fatto male, ti ritroverai a rincorrere i cavi dietro il rivestimento già finito. Questa guida affronta i carichi, il dimensionamento del quadro, la sfida delle pareti inclinate, l'illuminazione di un volume alto e aperto, la disposizione delle prese, l'integrazione off-grid e la sicurezza.

Pianificare i carichi e dimensionare il quadro

Inizia elencando ogni utenza che la casetta dovrà alimentare. Una A-Frame compatta tipica si basa su illuminazione, prese generiche, uno scaldacqua, una qualche forma di riscaldamento o una pompa di calore e una piccola cucina. Sommali con onestà, perché sottodimensionare la fornitura è l'errore più frequente e più costoso.

Carichi tipici di una casetta

Per una A-Frame allacciata alla rete, una fornitura monofase 230 V da 40–63 A basta di solito per una casetta di 50–70 m², mentre un'abitazione completamente elettrica con pompa di calore e piano cottura elettrico trae vantaggio da un allacciamento trifase 400 V. Off-grid il quadro si ribalta: dimensioni inverter e batteria in base ai carichi e progetti attivamente per mantenere bassa la potenza di picco. Il nostro spazio sulla vita off-grid tratta il dimensionamento dell'impianto in modo approfondito.

Il quadro elettrico (quadro generale) dovrebbe avere il 30–50 % di posti liberi per futuri circuiti. Un piano di partenza ragionevole per una piccola A-Frame è: due circuiti di illuminazione, tre o quattro circuiti prese, circuiti dedicati per scaldacqua, pompa di calore, piano e forno, più un circuito esterno o per la terrazza.

La sfida delle pareti inclinate

È il problema che definisce tutto. Una casa tradizionale nasconde i cavi in intercapedini verticali a montanti; le "pareti" principali di una A-Frame sono i puntoni inclinati che formano anche il tetto. Non puoi semplicemente far scendere un cavo lungo un muro.

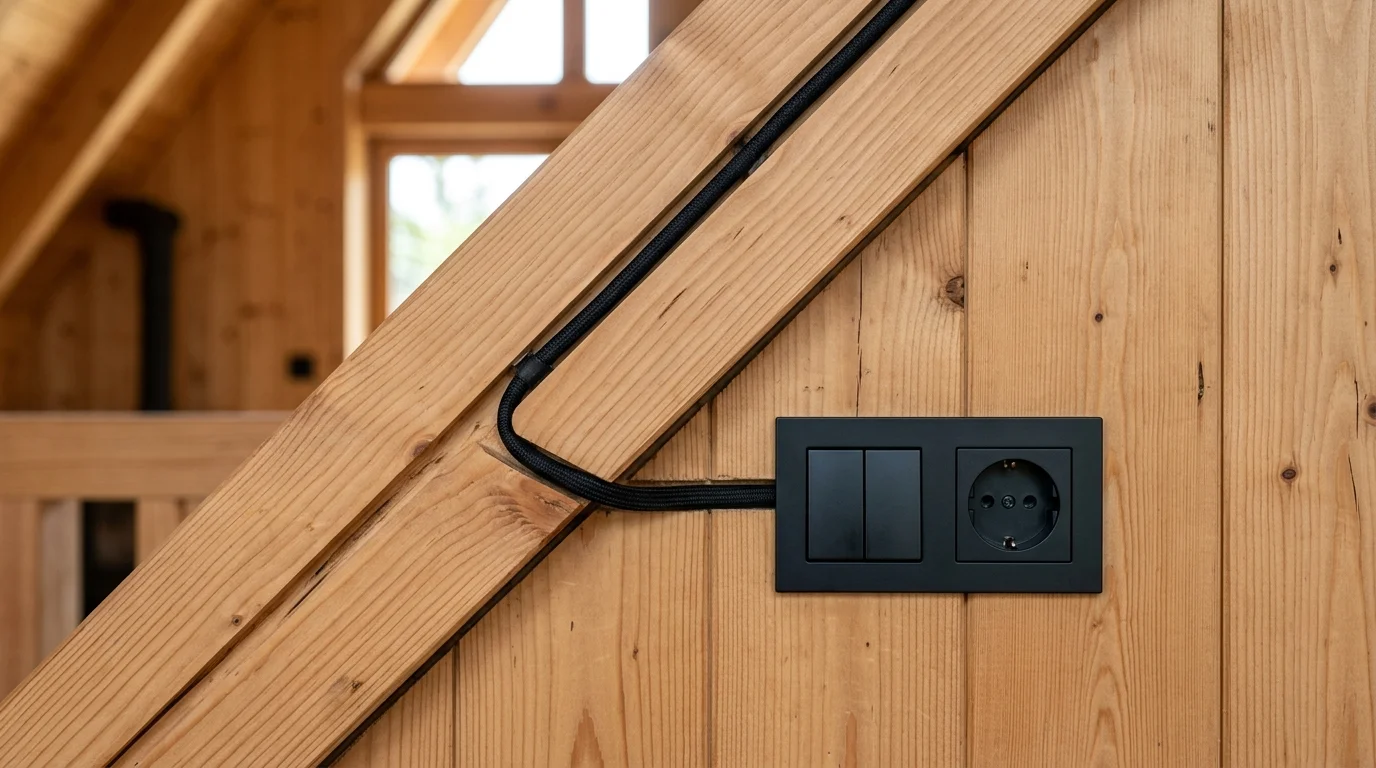

Concealed electrical conduit and minimalist switches routed along timber rafters

Le soluzioni collaudate sono far correre i cavi lungo o dietro i puntoni nell'intercapedine dell'isolamento, realizzare un cavedio tecnico dedicato alla base della falda, o usare i muretti d'imposta — le corte pareti verticali dove il puntone incontra il pavimento, che creano vere intercapedini per scatole e cablaggi. Qualunque scelta tu faccia, pianifica i percorsi delle tubazioni e posiziona scatole di derivazione accessibili prima di montare isolamento e rivestimento interno. Una volta posate le lastre, ogni errore significa tagliare superfici finite. Lasciare un corrugato Ø20 mm di riserva ora fa risparmiare molto lavoro dopo. La strategia di struttura e intercapedini è trattata nella nostra guida alla costruzione A-Frame.

Illuminare un volume alto e aperto e il soppalco

Il soffitto slanciato è il tratto distintivo di una A-Frame e richiede un'illuminazione a strati anziché un unico corpo centrale. Combina luce d'ambiente, funzionale e d'accento perché lo spazio funzioni di giorno e di sera.

Warm layered architectural lighting in an open A-frame volume

Corpi illuminanti sulla falda

I binari elettrificati o i cavi tesi con faretti montati lungo i puntoni sono ideali: seguono la pendenza e si orientano. Le applique a parete e sui muretti d'imposta aggiungono calore a quota bassa, dove le persone si siedono davvero. Evita di montare corpi illuminanti proprio sul colmo se non hai un piano per la manutenzione.

Comandare corpi difficili da raggiungere

Qualsiasi apparecchio in alto sul timpano è scomodo da accendere e manutenere. Usa corpi LED a lunga durata e comandali con interruttori o relè smart così da non aver mai bisogno di una scala per spegnerli. Un impianto di casa intelligente si ripaga in una A-Frame. Dai al soppalco un proprio circuito di illuminazione con interruttore in cima alle scale e nella zona notte.

Prese e loro disposizione

Le A-Frame a pianta aperta non hanno il perimetro di muri che una casa normale usa per le prese. Colloca prese nei muretti d'imposta lungo il contorno e usa cassette a pavimento al centro delle zone giorno aperte, così che divano o tavolo non restino lontani dalla corrente. In cucina e in bagno prevedi circuiti dedicati protetti da dispositivi differenziali/RCD, e tieni almeno una presa stagna in terrazza. Prevedi prese USB-C vicino a letti e sedute; in una casetta compatta riducono il groviglio di cavi.

Integrare solare, batteria e generatore

Molte A-Frame funzionano in parte o del tutto off-grid. Un impianto tipico abbina pannelli su tetto o a terra a un banco batterie, un inverter/caricatore e un generatore di riserva per l'inverno o i lunghi periodi nuvolosi. Generatore e fonte solare/batteria non devono mai alimentare il quadro contemporaneamente, quindi un commutatore di rete (interruttore di scambio) è indispensabile. Stabilisci priorità chiare: il solare carica prima la batteria, l'inverter serve i carichi e il generatore parte solo quando la batteria scende sotto una soglia fissata. Dimensiona tutto sul tuo consumo giornaliero reale in kWh. La scelta dei pannelli e le rese sono trattate nella nostra guida al solare A-Frame. Se costruisci l'intera casetta da solo, la guida alla casetta A-Frame fai-da-te mostra come l'impianto elettrico si inserisce nella sequenza dei lavori.

Sicurezza e normativa

Ogni circuito terminale deve essere protetto da un differenziale/RCD (30 mA per i circuiti prese e bagno). Prevedi un vero impianto di terra con dispersore alla base della struttura e valuta la protezione contro l'arco elettrico (AFDD), particolarmente utile in un edificio in legno dove un guasto nascosto potrebbe covare. In zone isolate non lavorare mai da solo su un impianto in tensione, sezional e blocca l'alimentazione prima di aprire qualsiasi scatola e tieni un modo per chiedere aiuto. Legno, isolamento e volumi aperti aumentano il rischio se un guasto passa inosservato.

Esempio di schema dei circuiti

Domande frequenti

Posso realizzare io stesso l'impianto in una A-Frame?

Puoi pianificare i percorsi, posare i corrugati, tirare i cavi e montare le scatole da solo, e farlo durante il cantiere è davvero più facile che in una casa finita. Ma i collegamenti finali al quadro e alla rete devono essere eseguiti da un elettricista abilitato che verifica e certifica l'impianto secondo la normativa locale.

Dove nascondo i cavi quando non ci sono pareti verticali?

Usa i muretti d'imposta, un cavedio tecnico dedicato lungo la base della falda e l'intercapedine dell'isolamento dietro i puntoni. Posa corrugati e scatole di derivazione accessibili prima del rivestimento, e lascia un corrugato di riserva per future modifiche.

12 V CC o 230 V CA per una A-Frame off-grid?

Per una piccola casetta a uso occasionale, l'illuminazione a 12/24 V CC e l'USB possono essere semplici ed efficienti. Per tutto ciò che comporta scaldacqua, pompa di calore o elettrodomestici standard, un sistema 230 V CA tramite inverter è la scelta pratica. Molti proprietari usano un ibrido: CC per le luci essenziali, CA per il resto.

Nota di sicurezza: Questa guida serve alla pianificazione. I collegamenti finali alla rete e al quadro, insieme a verifica e certificazione, devono essere eseguiti da un elettricista abilitato in conformità alla normativa elettrica locale.

Pianifica la tua A-Frame con sicurezza

Una buona progettazione elettrica parte dal conoscere dimensioni, distribuzione e fabbisogno energetico dell'edificio. Usa il nostro calcolatore A-Frame Planner per stimare dimensioni, carichi e costi del tuo progetto, poi porta quei numeri al tuo elettricista per trasformare un piano intelligente in un impianto sicuro e certificato.
