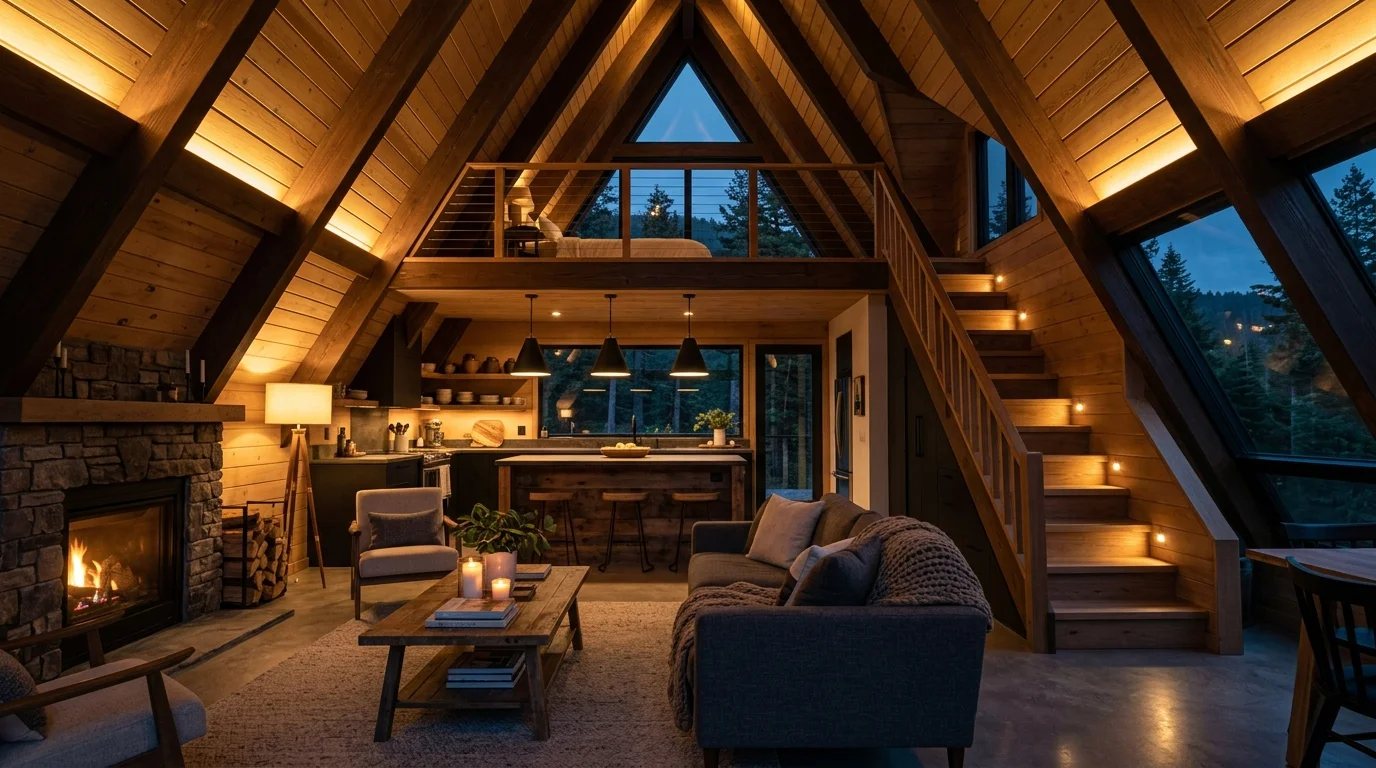

Elektroinstallation im A-Frame: Der komplette Leitfaden

Elektroplanung im A-Frame: Verteilerkasten dimensionieren, Kabel durch Schrägwände führen, Galeriebeleuchtung und Sicherheit.

Ein A-Frame-Haus ist elektrisch mit keinem herkömmlichen Haus vergleichbar. Es gibt keine hohen senkrechten Ständerwände, in denen sich Kabel verstecken lassen, der Wohnraum ist oft ein einziges offenes Volumen, das bis zum First aufragt, und viele A-Frames stehen auf abgelegenen oder netzfernen Grundstücken, wo jedes Watt zählt. Deshalb muss die Leitungsführung lange vor dem ersten verlegten Kabel auf dem Papier durchdacht sein. Macht man es richtig, entsteht eine saubere, sichere und wartungsfreundliche Installation. Macht man es falsch, sucht man Kabel hinter fertiger Verkleidung. Dieser Leitfaden führt durch Lasten, Verteilergröße, die Herausforderung der Schrägwände, die Beleuchtung eines hohen offenen Raums, die Steckdosenplanung, die Off-Grid-Integration und die Sicherheit.

Lasten planen und den Verteiler dimensionieren

Beginnen Sie damit, jeden Verbraucher aufzulisten, den die Hütte tragen soll. Ein typisches kompaktes A-Frame stützt sich auf Beleuchtung, allgemeine Steckdosen, einen Warmwasserbereiter, eine Form von Heizung oder eine Wärmepumpe sowie eine kleine Küche. Rechnen Sie ehrlich zusammen, denn ein zu klein dimensionierter Anschluss ist der häufigste und teuerste Fehler.

Typische Lasten einer Hütte

Für ein netzgebundenes A-Frame reicht ein einphasiger 230-V-Anschluss mit 40–63 A meist für eine Hütte von 50–70 m² aus, während ein rein elektrisches Haus mit Wärmepumpe und Elektrokochfeld von einem dreiphasigen 400-V-Anschluss profitiert. Off-Grid dreht sich das Bild: Wechselrichter und Batterie werden nach den Lasten ausgelegt, und man plant aktiv, die Spitzenlast niedrig zu halten. Unser Off-Grid-Bereich behandelt die Systemauslegung ausführlich.

Der Verteilerkasten sollte 30–50 % freie Plätze für künftige Stromkreise haben. Ein sinnvoller Startplan für ein kleines A-Frame lautet: zwei Lichtstromkreise, drei bis vier Steckdosenstromkreise, eigene Stromkreise für Warmwasserbereiter, Wärmepumpe, Kochfeld und Backofen sowie ein Außen-/Terrassenstromkreis.

Die Herausforderung der Schrägwände

Das ist das entscheidende Problem. Ein herkömmliches Haus verbirgt Kabel in senkrechten Ständerhohlräumen; die tragenden „Wände“ eines A-Frame sind die schrägen Sparren, die zugleich das Dach bilden. Ein Kabel lässt sich nicht einfach in einer Wand nach unten führen.

Concealed electrical conduit and minimalist switches routed along timber rafters

Bewährte Lösungen sind, Kabel entlang oder hinter den Sparren im Dämmraum zu führen, einen eigenen Installationsschacht am Fuß der Schräge zu bauen oder Kniestockwände zu nutzen — die kurzen senkrechten Wände, wo der Sparren auf den Boden trifft und die echte Hohlräume für Dosen und Kabel schaffen. Was auch immer Sie wählen: Planen Sie die Rohrverläufe und setzen Sie zugängliche Abzweigdosen, bevor Dämmung und Innenverkleidung montiert werden. Sind die Platten erst einmal an Ort und Stelle, bedeutet jeder Fehler ein Einschneiden in fertige Flächen. Ein Leerrohr Ø20 mm als Reserve heute spart später viel Arbeit. Die Konstruktions- und Hohlraumstrategie behandelt unser A-Frame-Bauleitfaden.

Beleuchtung eines hohen offenen Raums und der Galerie

Die aufragende Decke ist das Markenzeichen eines A-Frame und braucht eine geschichtete Beleuchtung statt einer einzigen zentralen Leuchte. Kombinieren Sie Ambiente-, Arbeits- und Akzentlicht, damit der Raum morgens wie abends funktioniert.

Warm layered architectural lighting in an open A-frame volume

Leuchten an der Schräge

Stromschienen oder gespannte Seilsysteme mit Strahlern entlang der Sparren sind ideal — sie folgen der Neigung und lassen sich ausrichten. Wand- und Kniestockleuchten bringen Wärme auf niedriger Ebene, wo man tatsächlich sitzt. Vermeiden Sie Leuchten direkt am First, wenn Sie keinen Plan für die Wartung haben.

Schwer erreichbare Leuchten steuern

Jede Leuchte hoch am Giebel ist beim Schalten und bei der Wartung mühsam. Verwenden Sie langlebige LED-Leuchten und steuern Sie sie über Smart-Schalter oder Relais, damit Sie nie eine Leiter brauchen, um sie auszuschalten. Ein Smart-Home-Aufbau rechnet sich im A-Frame. Geben Sie der Galerie einen eigenen Lichtstromkreis mit Schalter oben an der Treppe und im Schlafbereich.

Steckdosen und ihre Platzierung

Offene A-Frames haben nicht den Wandumfang, den ein normales Haus für Steckdosen nutzt. Setzen Sie Steckdosen in die Kniestockwände ringsum und nutzen Sie Bodendosen in der Mitte offener Wohnbereiche, damit Sofa oder Esstisch nicht fernab vom Strom stranden. In Küche und Bad sehen Sie eigene, mit FI/RCD geschützte Stromkreise vor und halten mindestens eine wetterfeste Steckdose auf der Terrasse bereit. Planen Sie USB-C-Steckdosen an Betten und Sitzplätzen; in einer kompakten Hütte reduzieren sie den Kabelsalat.

Solar, Batterie und Generator einbinden

Viele A-Frames laufen teilweise oder ganz off-grid. Ein typisches System kombiniert Dach- oder Freiflächenmodule mit einem Batteriespeicher, einem Wechselrichter/Ladegerät und einem Notstromgenerator für den Winter oder lange bewölkte Phasen. Generator und Solar/Batterie dürfen den Verteiler nie gleichzeitig speisen, daher ist ein Umschalter (Changeover-Schalter) unverzichtbar. Setzen Sie klare Prioritäten: Solar lädt zuerst die Batterie, der Wechselrichter versorgt die Lasten, und der Generator startet erst, wenn die Batterie unter eine festgelegte Schwelle fällt. Dimensionieren Sie alles nach Ihrem realen Tagesverbrauch in kWh. Modulwahl und Erträge behandelt unser A-Frame-Solarleitfaden. Wenn Sie die ganze Hütte selbst bauen, zeigt der DIY-A-Frame-Hüttenleitfaden, wie sich die Elektrik in den Bauablauf einfügt.

Sicherheit und Normen

Jeder Endstromkreis muss durch einen FI/RCD geschützt sein (30 mA für Steckdosen- und Badstromkreise). Sorgen Sie für eine ordentliche Erdung mit einem Erder am Fuß des Bauwerks und erwägen Sie einen Fehlerlichtbogen-Schutz (AFDD) — besonders wertvoll in einem Holzbau, wo ein verborgener Fehler schwelen kann. Arbeiten Sie in abgelegenen Gegenden nie allein an einer spannungsführenden Anlage, schalten Sie frei und sichern Sie gegen Wiedereinschalten, bevor Sie eine Dose öffnen, und halten Sie ein Mittel bereit, um Hilfe zu rufen. Holz, Dämmung und offene Volumina erhöhen das Risiko, wenn ein Fehler unbemerkt bleibt.

Beispiel-Stromkreisplan

Häufig gestellte Fragen

Darf ich die Installation im A-Frame selbst verlegen?

Sie dürfen die Verläufe planen, Leerrohre verlegen, Kabel einziehen und Dosen setzen — während des Baus ist das sogar deutlich einfacher als im fertigen Haus. Doch die Endanschlüsse an Verteiler und Netz muss eine konzessionierte Elektrofachkraft ausführen, die die Anlage nach den örtlichen Vorschriften prüft und bescheinigt.

Wo verstecke ich Kabel, wenn es keine senkrechten Wände gibt?

Nutzen Sie die Kniestockwände, einen eigens angelegten Installationsschacht am Fuß der Schräge und den Dämmraum hinter den Sparren. Verlegen Sie Leerrohre und zugängliche Abzweigdosen vor der Verkleidung und lassen Sie ein Reserverohr für spätere Änderungen.

12 V DC oder 230 V AC für ein Off-Grid-A-Frame?

Für eine kleine, gelegentlich genutzte Hütte können 12/24-V-DC-Beleuchtung und USB einfach und effizient sein. Für alles mit Warmwasserbereiter, Wärmepumpe oder Standardgeräten ist ein 230-V-AC-System über einen Wechselrichter die praktische Wahl. Viele Eigentümer fahren hybrid: DC für die wichtigsten Lichter, AC für alles Übrige.

Sicherheitshinweis: Dieser Leitfaden dient der Planung. Die Endanschlüsse an Netz und Verteiler sowie Prüfung und Bescheinigung müssen von einer konzessionierten Elektrofachkraft gemäß den örtlichen Vorschriften ausgeführt werden.
